[Scienza delle costruzioni] Dubbio PLV isostatica catene cinematiche

[Lsta]

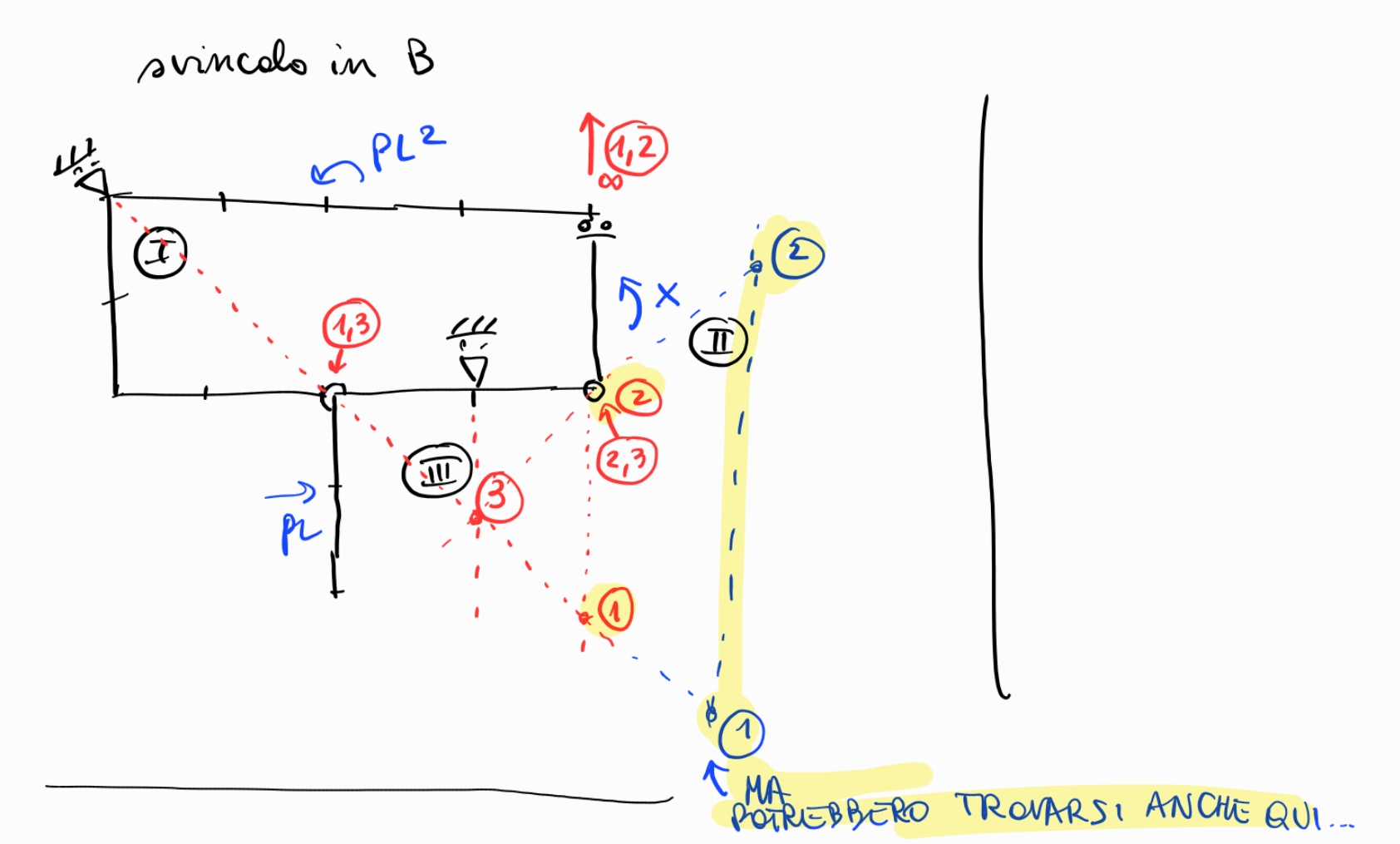

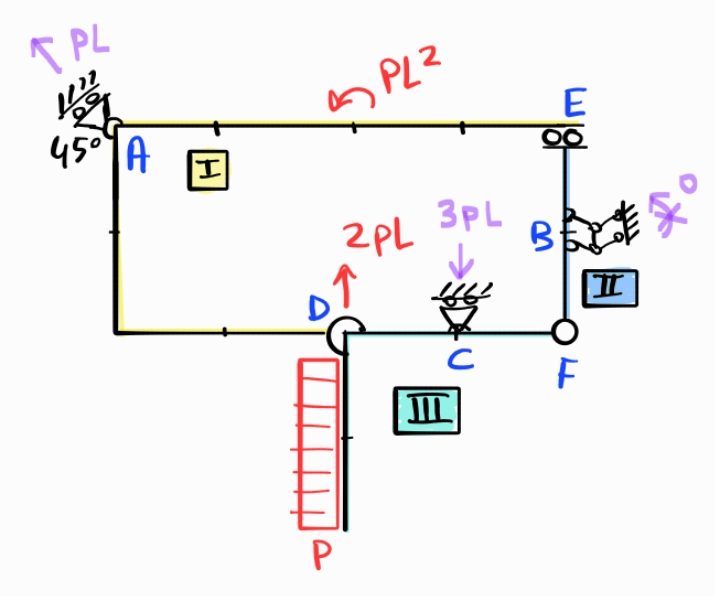

Salve, non riesco a capire come applicare il PLV per il calcolo di una reazione vincolare in questa struttura isostatica (in figura azioni rappresentate in rosso, ogni tratto tra due tacche è lungo L/2). Ho risolto la struttura trovando tutte le reazioni vincolari (rappresentate in viola), quindi scoprendo che il doppio bipendolo in B non fornisce reazione, ma verificando questa cosa con il PLV vedo che se tolgo il doppio bipendolo la struttura, pur diventando labile, non ha i centri di rotazione relativa (1,2), (2,3), (1,3) allineati, cosa che invece dovrebbe risultare per il teorema dei tre centri di rotazione. Le cerniere interne in F e D impongono rispettivamente i centri di rotazione relativa (2,3) e (1,3) e il pattino interno in E impone il centro di rotazione relativa (1,2) nel punto improprio in direzione verticale, quindi in direzione ortogonale a quella costituita da (2,3) e (1,3). In più i centri assoluti (1) e (2) non sono determinati in questo modo, perchè potrebbero appartenere in una posizione indefinita sulle due rette mostrate in figura. Ho pensato che i vincoli potessero essere stati posti male, come una struttura iperstatica in una direzione ma labile in un'altra. Come si spiega questa cosa? Grazie.
