Esercizio Sistema di Comunicazione FM
Ciao come da titolo sto cercando di risolvere questo esercizio, ma ci sono molti punti che non mi sono chiari...
qualcuno di voi saprebbe aiutarmi?
Allora...
punto per punto vi dico cosa ho fatto....
Poichè ho il canale di comunicazione compreso tra 1100 e 1260 è ho 8 segnali
prendo come banda di ogni segnale 20Mhz dopo di che mi calcolo l'indice di modulazione
Bch=2(beta+1)Fm
ottenendo come b indice di modulazione 1....
il secondo punto nn sono riuscito a svolgerlo
per quanto riguarda il terzo punto ho scritto:
S/N = 3 (beta)^2 Pmn (S/N)bb
poiche
(S/N)bb=(a^2 Pt)/(NoBm)
a questo punto ho delle incognite...
Pt e a"attenuazione"
qualcuno di voi saprebbe aiutarmi?
Allora...
punto per punto vi dico cosa ho fatto....
Poichè ho il canale di comunicazione compreso tra 1100 e 1260 è ho 8 segnali
prendo come banda di ogni segnale 20Mhz dopo di che mi calcolo l'indice di modulazione
Bch=2(beta+1)Fm
ottenendo come b indice di modulazione 1....
il secondo punto nn sono riuscito a svolgerlo
per quanto riguarda il terzo punto ho scritto:
S/N = 3 (beta)^2 Pmn (S/N)bb
poiche
(S/N)bb=(a^2 Pt)/(NoBm)
a questo punto ho delle incognite...
Pt e a"attenuazione"
Risposte
a) \(\displaystyle \beta = 1 \) è giusto
c) calcoli prima
\(\displaystyle \frac{SNR_0}{SNR_C}=\frac{3}{2}\beta \)
poi calcoli \(\displaystyle SNR_C \)
c) calcoli prima
\(\displaystyle \frac{SNR_0}{SNR_C}=\frac{3}{2}\beta \)
poi calcoli \(\displaystyle SNR_C \)
Ciao grazie x la rsp...
ma scusa
\(\displaystyle {SNR_C} \) è il rapporto segnale rumore sul canale giusto?
nn conosco la formula di \(\displaystyle {SNR_C} \)
sono sicuro che la formula che devo usare abbia a che fare con
\(\displaystyle {SNR_0}=\ 3\beta{SNR_bb}^2P_mn\)
sapendo inoltre
\(\displaystyle {SNR_bb}=\frac{a^2P_t}{N_oB_m} \)
mi resterebbe da calcolare \(\displaystyle a \) che è l'attenuazione sul canale in questo caso radio...
dall'esercizio il prof mi da dei parametri per calcolarmi questa attenuazione, pero nn riesco a farlo
mi dice che si utilizzano due antenne a \(\displaystyle \frac{\lambda}{4} \)che non so cosa voglia dire e \(\displaystyle G_t=5.15 dB \)
ma scusa
\(\displaystyle {SNR_C} \) è il rapporto segnale rumore sul canale giusto?
nn conosco la formula di \(\displaystyle {SNR_C} \)
sono sicuro che la formula che devo usare abbia a che fare con
\(\displaystyle {SNR_0}=\ 3\beta{SNR_bb}^2P_mn\)
sapendo inoltre
\(\displaystyle {SNR_bb}=\frac{a^2P_t}{N_oB_m} \)
mi resterebbe da calcolare \(\displaystyle a \) che è l'attenuazione sul canale in questo caso radio...
dall'esercizio il prof mi da dei parametri per calcolarmi questa attenuazione, pero nn riesco a farlo
mi dice che si utilizzano due antenne a \(\displaystyle \frac{\lambda}{4} \)che non so cosa voglia dire e \(\displaystyle G_t=5.15 dB \)
"xxxtonyxxx":
mi resterebbe da calcolare \(\displaystyle a \) che è l'attenuazione sul canale in questo caso radio...
Guarda qui per calcolare l'attenuazione
http://en.wikipedia.org/wiki/Free-space_path_loss
http://www.ece.uvic.ca/~peterd/35001/ass1a/node1.html
\(\displaystyle \left ( \frac{4\pi d}{\lambda} \right )^2 \)
"xxxtonyxxx":

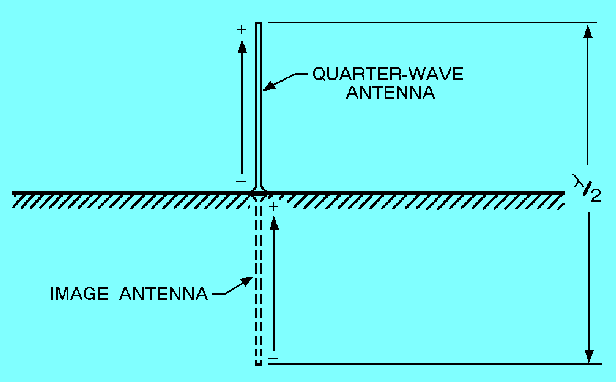

mi dice che si utilizzano due antenne a \(\displaystyle \frac{\lambda}{4} \)che non so cosa voglia dire
"xxxtonyxxx":
\(\displaystyle G_t=5.15 dB \)
\(\displaystyle attenuazione_{totale}=G_t (trasmettitore )+G_t (ricevitore)+ attenuazione_{\text{free space path}} \)
Ciao a tutti scusate se non ho piu rsp ma mi sono spostato su altri esercizi, precisamente modulazioni digitali, tipo qpsk qam.
Credo che domani riprendero questa tipologia....
Credo che domani riprendero questa tipologia....
