Elettrotecnica

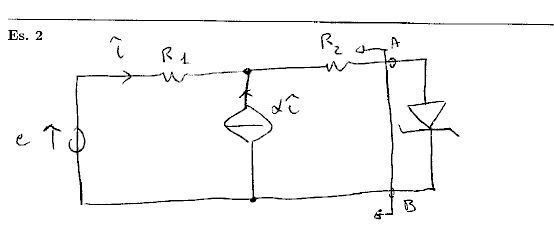

Devo ricavare l'equivalente norton del circuito ai morsetti indicati.....Conoscendo i parametri di $R1,R2 alfa___ ed ___ e$
come svolgerlo?Idee?
grazieee!
come svolgerlo?Idee?
grazieee!
Risposte
Comincia col calcolare la corrente di corto circuito $I_(cc)$: cortocircuiti il ramo AB e calcoli la corrente fluente in esso. Questa sarà la corrente del generatore dell'equivalente Norton.
Dopodiché devi calcolare la resistenza equivalente ai morsetti AB: spegni i generatori indipendenti di tensione e corrente (in questo caso cortocircuiti $e$) e metti un generatore-sonda ai morsetti AB di tensione V in cui fluisce una I. Il rapporto $V/I=R_(eq)$ è anche la resistenza dell'equivalente Norton.
Dovresti trovare $I_(cc)=e/(R_2+R_1/(alpha+1))$ e $R_(eq)=R_2+R_1/(alpha+1)$.
Dopodiché devi calcolare la resistenza equivalente ai morsetti AB: spegni i generatori indipendenti di tensione e corrente (in questo caso cortocircuiti $e$) e metti un generatore-sonda ai morsetti AB di tensione V in cui fluisce una I. Il rapporto $V/I=R_(eq)$ è anche la resistenza dell'equivalente Norton.
Dovresti trovare $I_(cc)=e/(R_2+R_1/(alpha+1))$ e $R_(eq)=R_2+R_1/(alpha+1)$.
con quale legge o principio la calcolo?il fattp è che nn ho capito bene lewuivalente norton e thevenin e nn riesco a calcolare!sai qualche sito dal qualce posso attingere un po di informazioni?
con le solite leggi di kirchhoff per le correnti e per le tensioni.
Ok grazie!
in verità lo avevo risolto con un passaggio considerando la legge di kirkoff delle correnti al nodo dove è presente la corrente i e il generatore pilotato ...e la corrente uscente è uguale alla corrente di cc!!!
solo che forse devofare tutti i passaggi...bu...!grazie!
in verità lo avevo risolto con un passaggio considerando la legge di kirkoff delle correnti al nodo dove è presente la corrente i e il generatore pilotato ...e la corrente uscente è uguale alla corrente di cc!!!
solo che forse devofare tutti i passaggi...bu...!grazie!
Moreno,
quando si hanno reti abbastanza complicate a volte conviene anche utilizzare metodi di soluzione come potenziali nodali o correnti di maglia; bisogna fare un calcolo computazionale e vedere cosa conviene fare; usando le leggi di Kirchhoff in un circuito con n nodi e b lati, si devono scrivere b equazioni (quindi nel caso del corto circuito dovevi scrivere 3 equazioni), mentre con il metodo dei potenziali nodali ne dovevi scrivere una sola, perchè un nodo andava a massa; Stessa complessità computazionale per il metodo delle correnti di maglia: 1 equazione perchè c'è quel generatore di corrente che chiude sia la prima che la seconda maglia...In ogni caso quando il circuito è così semplice non vale la pena di scomodare questi metodi, ma conviene usare le leggi di Kirchhoff come ha fatto luca.barletta anche perchè ragionare ogni tanto non fa mai male!
Ciao!
quando si hanno reti abbastanza complicate a volte conviene anche utilizzare metodi di soluzione come potenziali nodali o correnti di maglia; bisogna fare un calcolo computazionale e vedere cosa conviene fare; usando le leggi di Kirchhoff in un circuito con n nodi e b lati, si devono scrivere b equazioni (quindi nel caso del corto circuito dovevi scrivere 3 equazioni), mentre con il metodo dei potenziali nodali ne dovevi scrivere una sola, perchè un nodo andava a massa; Stessa complessità computazionale per il metodo delle correnti di maglia: 1 equazione perchè c'è quel generatore di corrente che chiude sia la prima che la seconda maglia...In ogni caso quando il circuito è così semplice non vale la pena di scomodare questi metodi, ma conviene usare le leggi di Kirchhoff come ha fatto luca.barletta anche perchè ragionare ogni tanto non fa mai male!
Ciao!
